上海2021年8月25日 /美通社/ --伏达半导体(NuVolta Technologies,以下简称伏达)今日宣布推出首款针对车载市场的高功率无线充电参考设计 -- NVTREF8040Q,基于伏达在手机无线充电领域的多年积累,这款无线充电发射端方案集高集成度、高效率与高功率三位于一体,应用于车载前装市场。随着NVTREF8040Q的推出,将为客户提供效率更高、充电更自由、更安全的无线充电解决方案。
1.伏达发布首款50W车载无线充解决方案
近年来,随着汽车智能座舱的快速发展,各大汽车主机厂察觉到消费者对于手机无线充电功能的强劲需求。汽车座舱为了应对更加多变的应用场景,无线充电模块在汽车中的装载率越来越高。
在国内无线充电市场,伏达半导体作为消费类市场占有率第一的国产半导体供应商,紧跟国际巨头的步伐,仅用半年时间,推出首款车载高功率无线充解决方案 -- NVTREF8040Q (图1),剑指车载市场。
此次发布的参考设计NVTREF8040Q中,搭载了伏达新一代车载无线充芯片NU8040Q,目前样片正在火热申请中。此次发布打破了国外公司在车载无线充行业的垄断地位,伏达成为该领域国产半导体公司的领头羊。
2.伏达50W车载无线充方案 -- NVTREF8040Q的性能优势
将车载无线充方案的效率与功率都大幅度提高,展现了参考设计NVTREF8040Q的优势。
以下将从效率、软件与设计角度具体阐述。
2.1 效率高达77%,实现业界最高
伏达这次发布的车载50W无线充参考设计NVTREF8040Q的效率高达77%,达到了国内最高水准。
在硬件层面,除了智能全桥芯片NU8040的低内阻之外,伏达团队还优化了MOS管的死区时间。在软件层面,通过充电逻辑和控制策略的优化,进一步提升充电效率(图1),这体现了伏达强大的系统构建能力。
图一:伏达车载无线充参考设计NVTREF8040Q及实测充电效率曲线
2.2 模块化软件平台,MCU随心选
为了避免软件开发成为研发瓶颈,伏达基于多年深耕无线充电领域的深厚经验,致力于解放客户对于无线充电专用平台的依赖,并开发了一套超高适配性软件平台,其特点如下:
- 模块化结构
软件平台采用分层结构,将底层软件和应用层软件分离抽象,底层软件用来适配不同的MCU平台,应用层软件实现无线充功能,在不同的MCU平台上可实现复用,可以大大缩减平台更换的研发时间。
- MCU平台随心选
依托于高集成度的智能全桥,大大减少了对MCU的资源要求,解除了无线充电应用与特定MCU平台的强绑定,让客户可以自由选择熟悉的开发平台,如通用型MCU,各大全球品牌以及国内车载MCU产品皆可,能够帮助客户优化供应链。
- GUI界面调试工具
软件平台支持经过GUI界面调试Demo板,通过图形界面来配置线圈种类、线圈数量、私有协议类型、常见MCU平台、功率等级等,让客户能够随心适配。此外,一键校准完成初始化,调试期间打印中间变量实现状态跟踪,快速完成调试不是梦。
3.超高精度Q值检测
针对无线充电领域的Q值检测难点,伏达团队创造性设计了一个硬件检测电路,可以将Q值检测的敏感度提升30%以上,具体提升值依赖于不同的异物、手机等检测客体,最高时可以提升87%(图2)。
在提升敏感度之外,该电路设计也使Q值检测结果的一致性大大提升。针对该技术,伏达已申请专利。

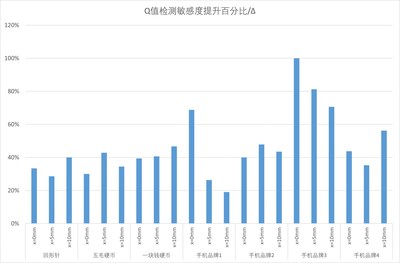

图二:参考设计NVTREF8040Q -- Q值检测敏感度提升百分比
4.高集成度,极致简化电路设计
伏达的无线充电发射端芯片(Tx)具有超高集成度,集成了无线充电应用中的所有重要功能:高效率全桥、低EMI的FET驱动、无损电流检测、高精度Q值检测、数字解调模块等,让客户极致缩小方案体积,降低电路设计复杂度,大大缩减研发周期,帮助产品更快地推向市场。
伏达发布首款车载无线充参考设计 -- NVTREF8040Q,旨在为客户提供安全、高效的高功率无线充解决方案。结合伏达的软件平台,可以实现MCU自由化、线圈自由化、调试自由化三大优势。目前伏达已经与国内多个车载客户展开合作,随着国内车载无线充市场的发展,伏达的车载无线充产品将会持续为客户带来更多价值,实现车载无线随处充的愿景。
